Wako Car Tokyo 1F･factory

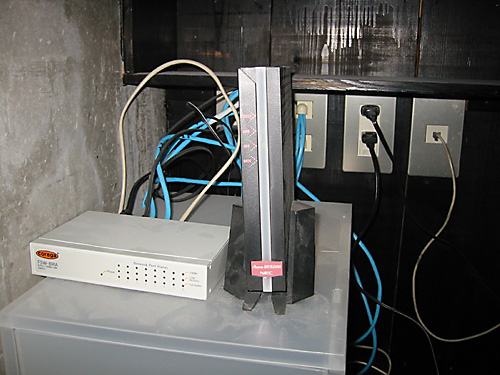

１階に設置されたLAN配線の基幹部。
WakoCarTokyoでは、各フロアでの快適なNET環境が構築されている。
将来の”情報家電”へ対応も予測して計画された。

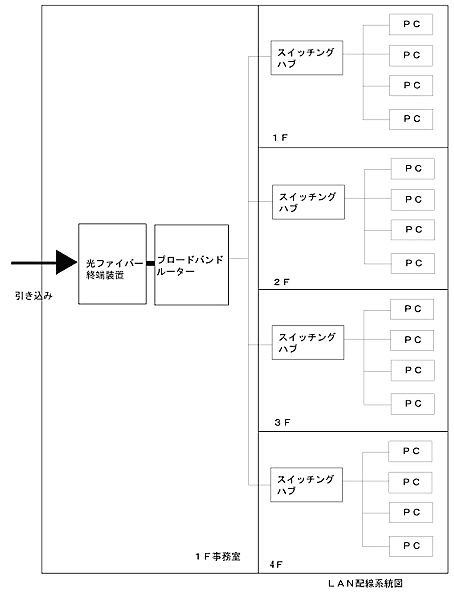

光ファイバー終端装置からの配線は、ブロードバンドルー ター（上画像の黒い箱）に接続され、LANケーブルで各階 へ配信される。各階では、スイッチングハブ（上画像の白箱） でそれぞれ分岐され、さらに各部屋の情報コンセントへ配信 される。 WakoCarTokyo全階に設置された情報コンセントは、総数”２０”。 LANケーブルには、１０００BaseTX（１秒間に１ギガの転送能力） の配線を使用。 LANケーブルの通されているPC管は、将来のバージョンアップを 考慮された配管角度が採られている。（将来的には、建物内も全て 光ファイバー配線とすることを視野に入れている） ブロードバンドルーターもスイッチングハブも、秋葉原などで普通に 購入できるものとし、できるだけシンプルな建物内LAN構成とした。 それぞれの器機は、新型のものに簡単に交換可能で、いつでも ごく最小の予算でバージョンアップすることができる。
